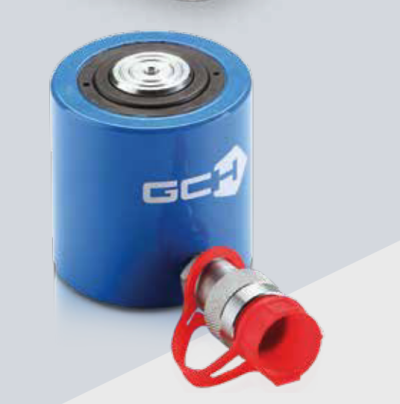

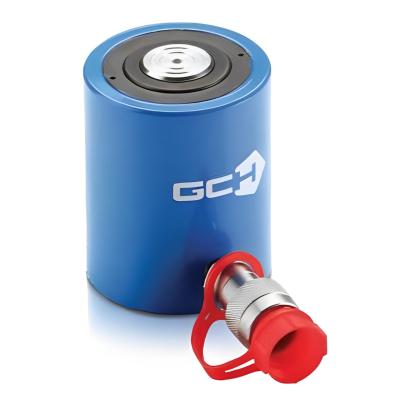

CILINDRO BAJA ALTURA
RETORNO POR MUELLE, SIMPLE EFECTO
• De perfil bajo para usar en espacios reducidos.
• Equipados con fuertes muelles de retorno que aceleran el retroceso. H D V
• Disponen de una silleta ranurada y desmontable. Opcionalmente se pueden montar silletas inclinables.
•Tratamiento de nitruración en el pistón y cabeza guía que evita la corrosión y aumenta la resistencia al desgaste.
• La cabeza guía interior evita la salida del pistón y resiste toda la fuerza del cilindro.
• Equipados con rascador en el pistón que reduce la contaminación y alarga la vida del cilindro. Fuerza Nominal tn 11,1 23,2 30,9 55 92,9 REF. RL01104 RL02304 RL03006 RL05505 Carrera mm. 38 41 60 53 Fuerza Máxima kN 109,2 227,8 303,3 Sección Útil cm2 15,9 33,2 44,2 A 90 99 B 128 140 D 75
• Enchufe rápido hembra de gran caudal con guardapolvo de serie en todos los modelos.
• El enchufe en los modelos de entre 11 y 30 toneladas está orientado hacia arriba en un ángulo de 6° para una mayor distancia libre.
• Carreras superiores bajo demanda.
Descripción
CILINDRO BAJA ALTURA
RETORNO POR MUELLE, SIMPLE EFECTO
• De perfil bajo para usar en espacios reducidos.
• Equipados con fuertes muelles de retorno que aceleran el retroceso. H D V
• Disponen de una silleta ranurada y desmontable. Opcionalmente se pueden montar silletas inclinables.
•Tratamiento de nitruración en el pistón y cabeza guía que evita la corrosión y aumenta la resistencia al desgaste.
• La cabeza guía interior evita la salida del pistón y resiste toda la fuerza del cilindro.
• Equipados con rascador en el pistón que reduce la contaminación y alarga la vida del cilindro. Fuerza Nominal tn 11,1 23,2 30,9 55 92,9 REF. RL01104 RL02304 RL03006 RL05505 Carrera mm. 38 41 60 53 Fuerza Máxima kN 109,2 227,8 303,3 Sección Útil cm2 15,9 33,2 44,2 A 90 99 B 128 140 D 75
• Enchufe rápido hembra de gran caudal con guardapolvo de serie en todos los modelos.
• El enchufe en los modelos de entre 11 y 30 toneladas está orientado hacia arriba en un ángulo de 6° para una mayor distancia libre.
• Carreras superiores bajo demanda.
